점자블록 · 보도 시설
점자블록 · 보도블록
규격에 맞춘 시공
시각장애인 유도용 점자블록을 규격과 설치 위치 기준에 맞춰 교체·신설합니다. 치수만 맞추는 것이 아니라 배치가 끊기지 않는지 함께 봅니다.
STANDARD
규격은 법으로 정해져 있습니다
치수와 돌출 개수가 어긋나면 발로 읽히지 않습니다. 준공 검사에서도 이 항목을 봅니다.
| 구분 | 점형 블록 | 선형 블록 |
|---|---|---|
| 크기 | 0.3m × 0.3m | 0.3m × 0.3m |
| 돌출 | 점 36개 | 선 4개 |
| 높이 | 0.6 ± 0.1cm | 0.5 ± 0.1cm |
| 형태 | 반구형 · 원뿔절단형 · 혼합형 | 상단부 평면형 |
| 역할 | 위험 장소, 방향 전환 지점 | 진행 방향 유도 |
| 색상 | 원칙 황색 | 원칙 황색 |
「장애인·노인·임산부 등의 편의증진 보장에 관한 법률」 시행규칙 [별표 1] 제16호 기준입니다.
PORTFOLIO
현장별 시공 사례
같은 현장의 시공 전과 시공 후입니다.
보도 점자블록 교체
1 · 시공 전
2 · 시공 후
3 · 시공 후DETAIL
규격 확인 사진
위 표의 규격이 실제로 어떻게 보이는지 가까이서 찍은 사진입니다.

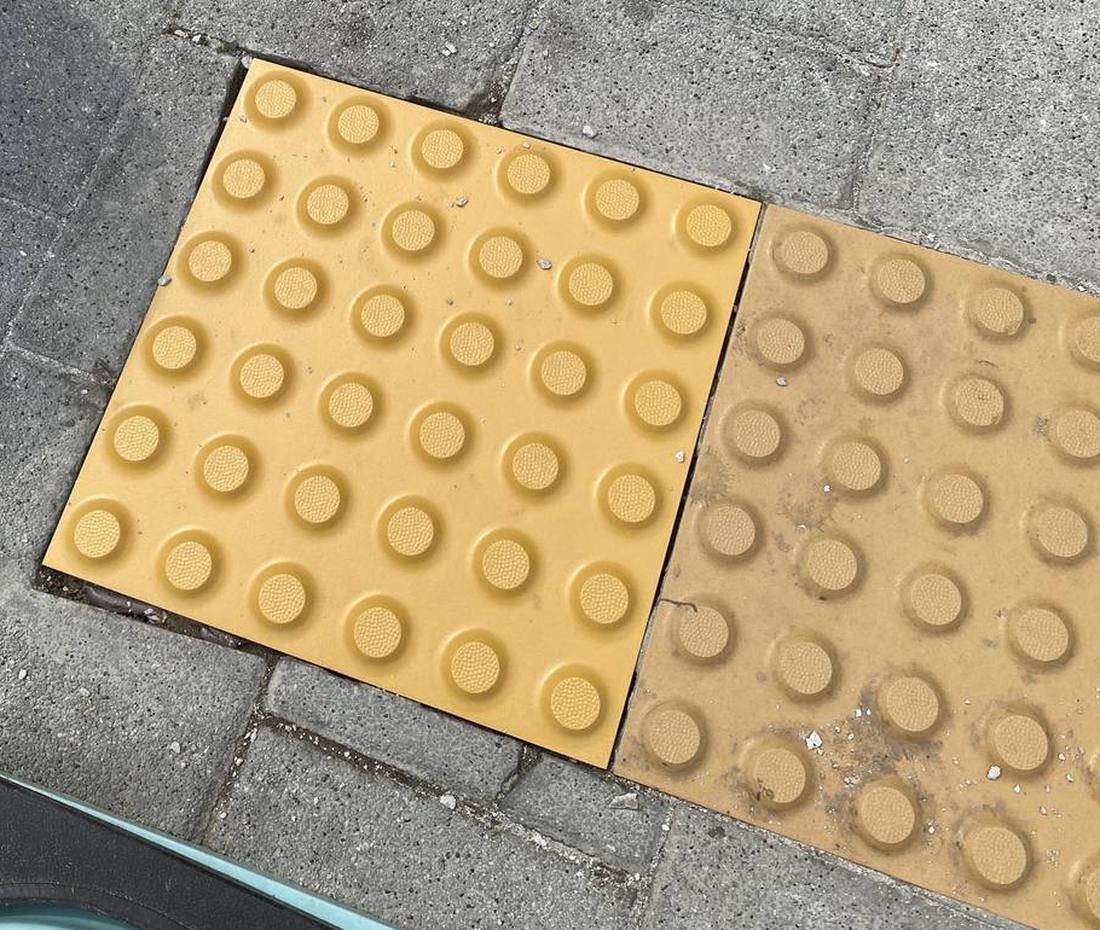

점형

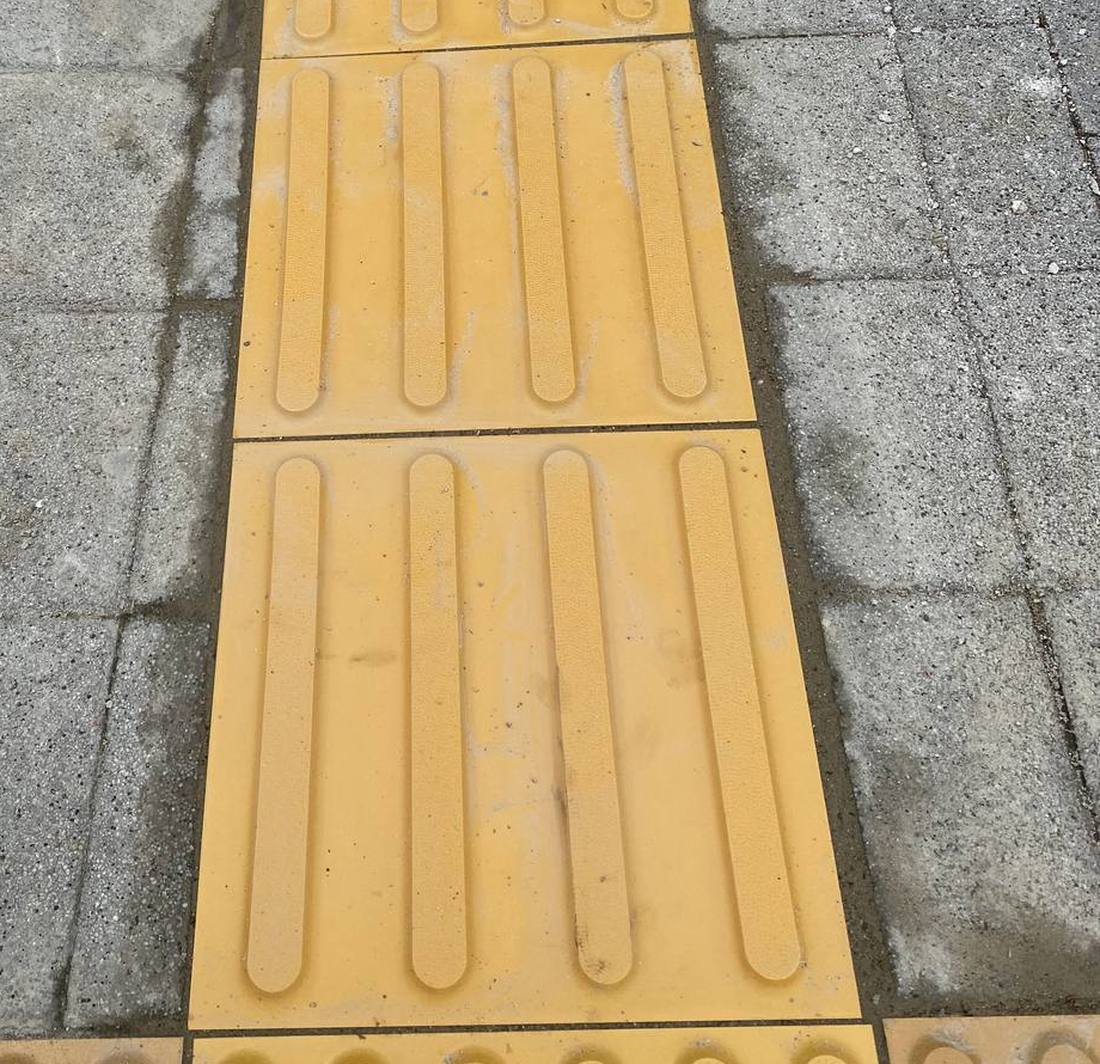

선형POSITION
어디에 놓는가
| 위치 | 블록 | 기준 |
|---|---|---|
| 계단 · 에스컬레이터 앞 | 점형 | 0.3m 전면 |
| 승강기 앞 | 점형 | 0.3m 전면 |
| 횡단보도 앞 | 점형 + 선형 | 점형 0.3m 전면, 선형은 보도 폭의 4/5 지점까지 |
| 대중교통 승강장 | 점형 | 0.3 ~ 0.9m 전면 |
| 시설 유도 구간 | 선형 | 진행 방향을 따라 끊기지 않게 |
PROCESS
시공 순서
- 현황 확인파손 범위와 기존 배치가 기준에 맞는지 확인합니다.
- 철거깨진 블록과 들뜬 바탕을 걷어냅니다.
- 바닥 정리모래 또는 몰탈로 높이를 잡습니다. 여기서 어긋나면 단차가 생깁니다.
- 블록 설치규격 블록을 배치 기준에 맞춰 앉힙니다.
- 이음부 · 마감틈을 채우고 주변 블록과 높이를 맞춥니다.
- 최종 확인연속성과 단차를 걸어보며 확인합니다.
SCOPE
시공 범위
- 점자블록 교체 · 신설 — 보도, 건물 출입구, 공공시설
- 보도블록 정비 — 침하·들뜸 구간 재시공
- 경계석 시공 — 파손 구간 교체
- 턱낮춤 — 횡단보도 접속부
- BF 인증 현장 — 도면·지침에 맞춘 시공
- 배치 점검 — 기존 구간이 기준에 맞는지 확인
FAQ
자주 묻는 질문
몇 장만 깨졌는데 그것만 교체해도 됩니까?
가능합니다. 다만 교체하는 김에 그 구간 배치가 규격에 맞게 이어지는지 함께 봅니다. 중간이 끊기면 블록이 있어도 제 역할을 못 합니다.
점형과 선형을 어디에 놓아야 합니까?
선형은 진행 방향을 알려주고, 점형은 위험 장소나 방향이 바뀌는 지점을 알려줍니다. 계단·승강기·횡단보도 앞에는 점형을 0.3m 전면에 놓습니다.
색은 꼭 노란색이어야 합니까?
원칙은 황색입니다. 바닥재와 구분이 뚜렷하면 다른 색을 쓸 수 있지만 발주처 지침이 황색으로 정해진 경우가 많아 먼저 확인합니다.
비용은 어떻게 정해집니까?
블록 수량, 기존 블록 철거 여부, 바닥 구성(콘크리트·아스콘·모래), 차량 진입 가능 여부에 따라 갈립니다. 사진과 대략적인 길이를 주시면 범위를 먼저 말씀드립니다.
BF 인증 현장도 시공합니까?
합니다. 인증 심사에서는 규격뿐 아니라 연속성과 마감 상태를 함께 봅니다. 도면과 지침을 주시면 그에 맞춰 시공합니다.
REFERENCE
근거 자료
- 「장애인·노인·임산부 등의 편의증진 보장에 관한 법률」 제8조, 시행규칙 [별표 1] 제16호
- KS F 4561 시각장애인용 점자블록
- 「장애물 없는 생활환경 인증에 관한 규칙」 — BF 인증 제도
실제 설계·시공 시에는 해당 시점의 현행 법령과 발주처 지침을 함께 확인하시기 바랍니다.
